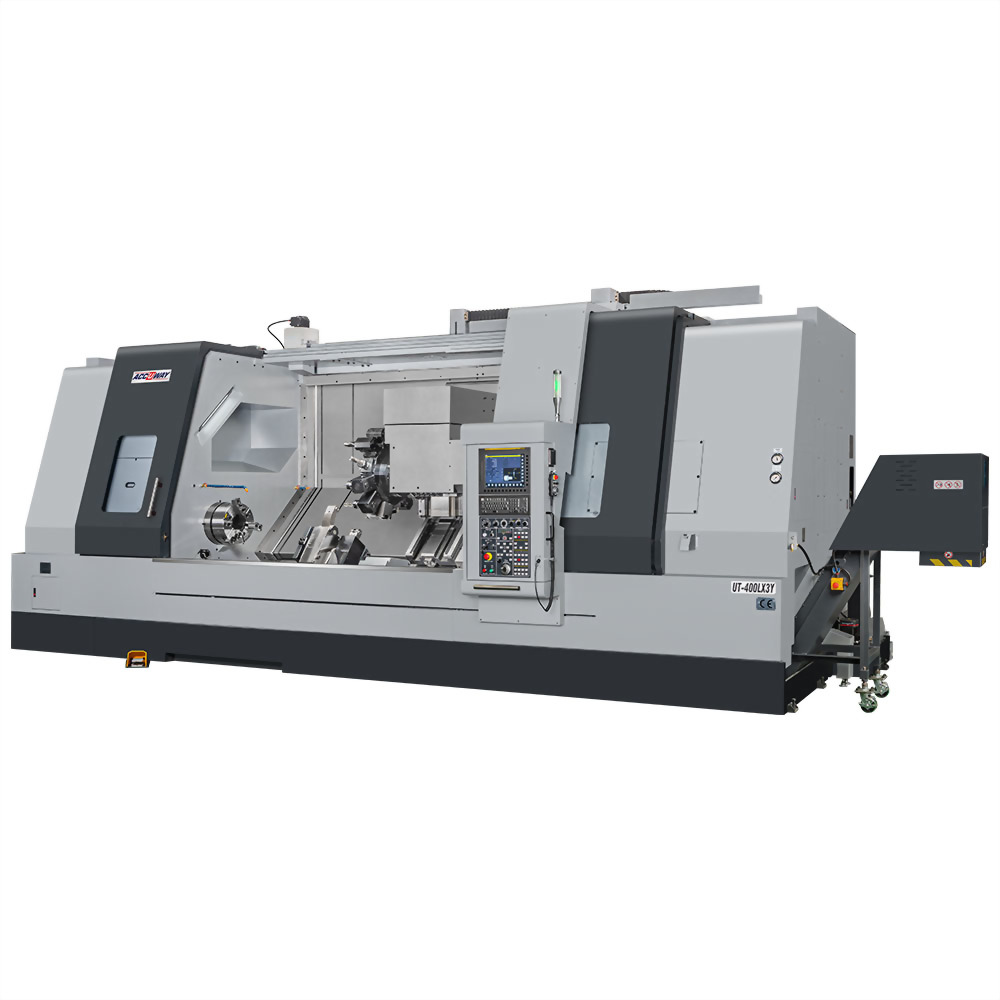

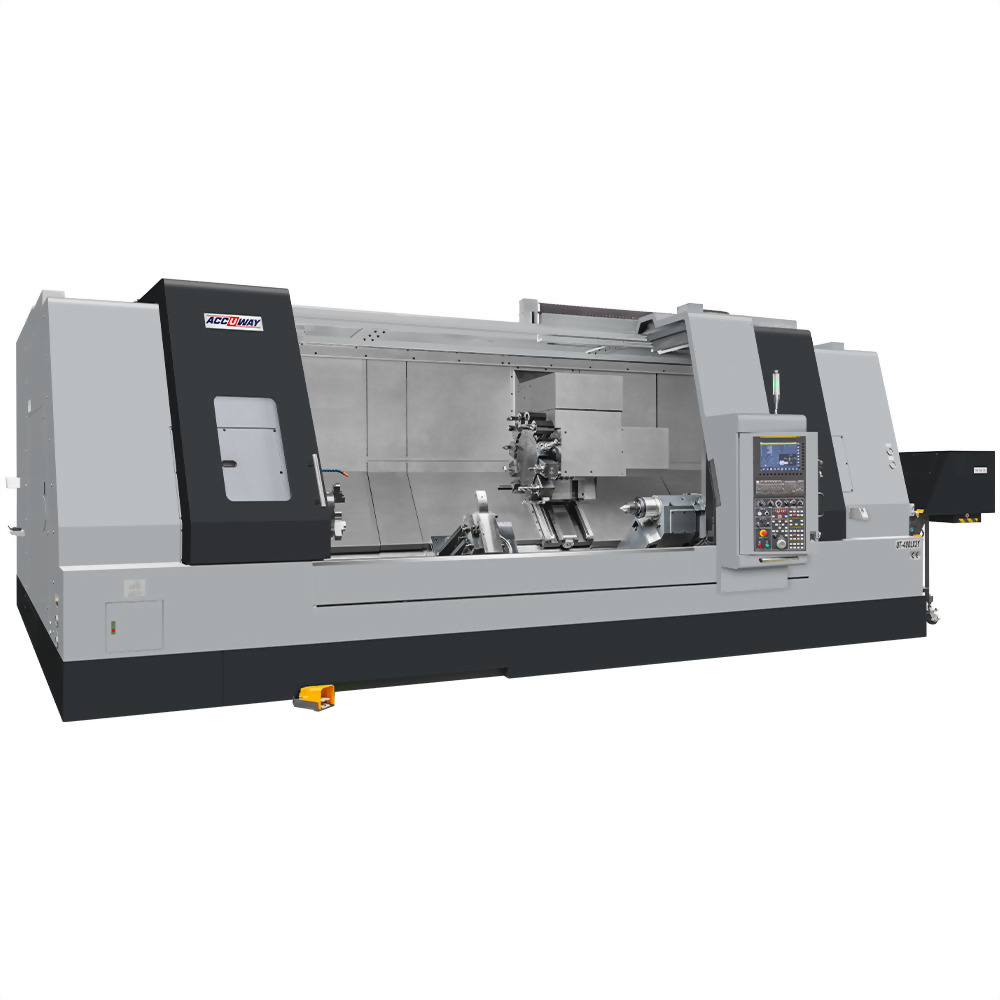

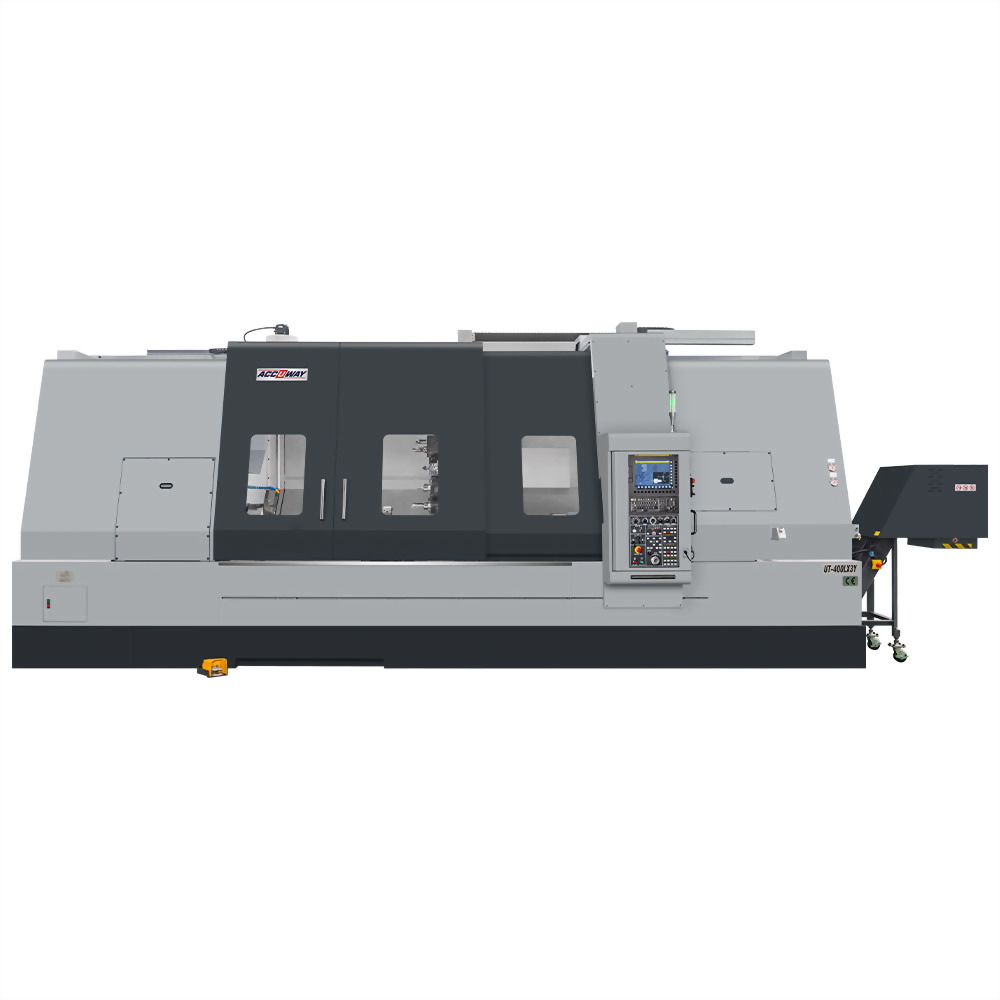

UT-400LX3Y
車銑複合式車床
| 項目/機型 | UT-400LX3Y | ||||
| 控制器型式 | FANUC 0i-T | ||||
| 加工範圍 | |||||
| 最大床面旋徑 | mm | 1200 | |||
| 最大鞍面旋徑 | mm | 1040 | |||
| 最大加工直徑 | mm | 700 | |||
| 最大加工長度 | mm | 2900 | |||
| 軌道型式 | 硬軌 | ||||
| 主軸 | |||||
| 主軸鼻端 | ASA | A2-11 | A2-15 | ||
| 夾頭尺寸 | inch | 15 | 24 | - | - |
| 主軸通孔徑 | rpm | 131 | 205 | 235 | 258 |
| 主軸轉速 | rpm | 2000 | 1500 | 850 | 800 |
| 主軸馬達功率(連續/30分鐘) | mm | 30/37 (37/45)+兩段式變速齒輪箱 | |||
| 行程 | |||||
| X軸行程 | mm | 380 | |||
| Z軸行程 | mm | 3100 | |||
| Y軸行程 | mm | ±75 | |||
| 快速進給 | |||||
| X軸快速進給 | m/mim | 20 | |||
| Z軸快速進給 | m/mim | 6 | |||
| Y軸快速進給 | m/mim | 10 | |||

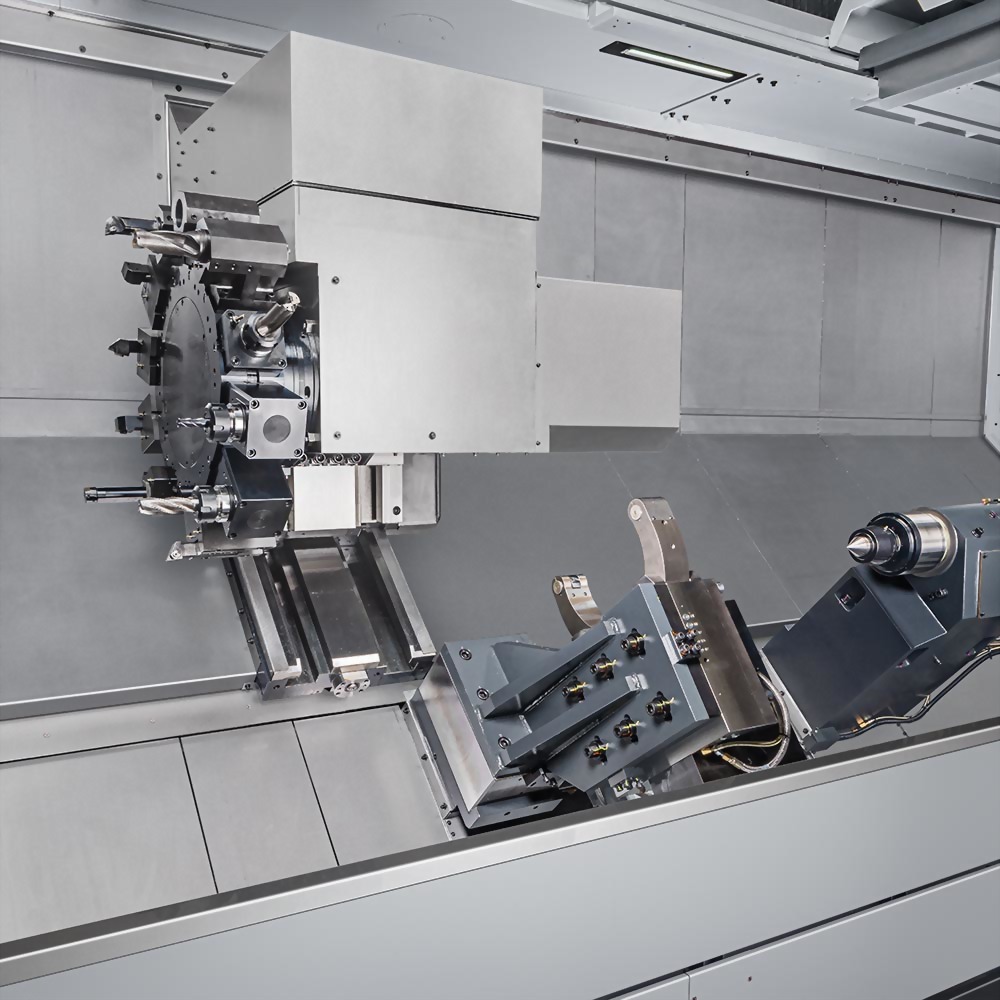

| 刀塔 | |||||
| 刀具型式 | BMT-85 | ||||
| 刀塔傳動型式 | 伺服 | ||||
| 刀具數 | station | 12 | |||
| 外徑刀尺寸 | mm | 32 | |||
| 內徑刀尺寸 | mm | 50 | |||
| 動力刀具轉速 | rpm | 4000 | |||
| 動力刀具馬達功率 | kW | 7.5/11 | |||
| 尾座 | |||||
| 尾座行程 | mm | 2950 | |||
| 頂心行程 | mm | 150 | |||
| 頂心直徑 | mm | 160 | |||
| 頂心錐度 | MT# | 6 | |||
| 佔地面積 | |||||
| 機器尺寸 L x W x H | m | 7.9 x 2.7 x 3.0 | |||
| 淨重 | kg | 19000 | |||
