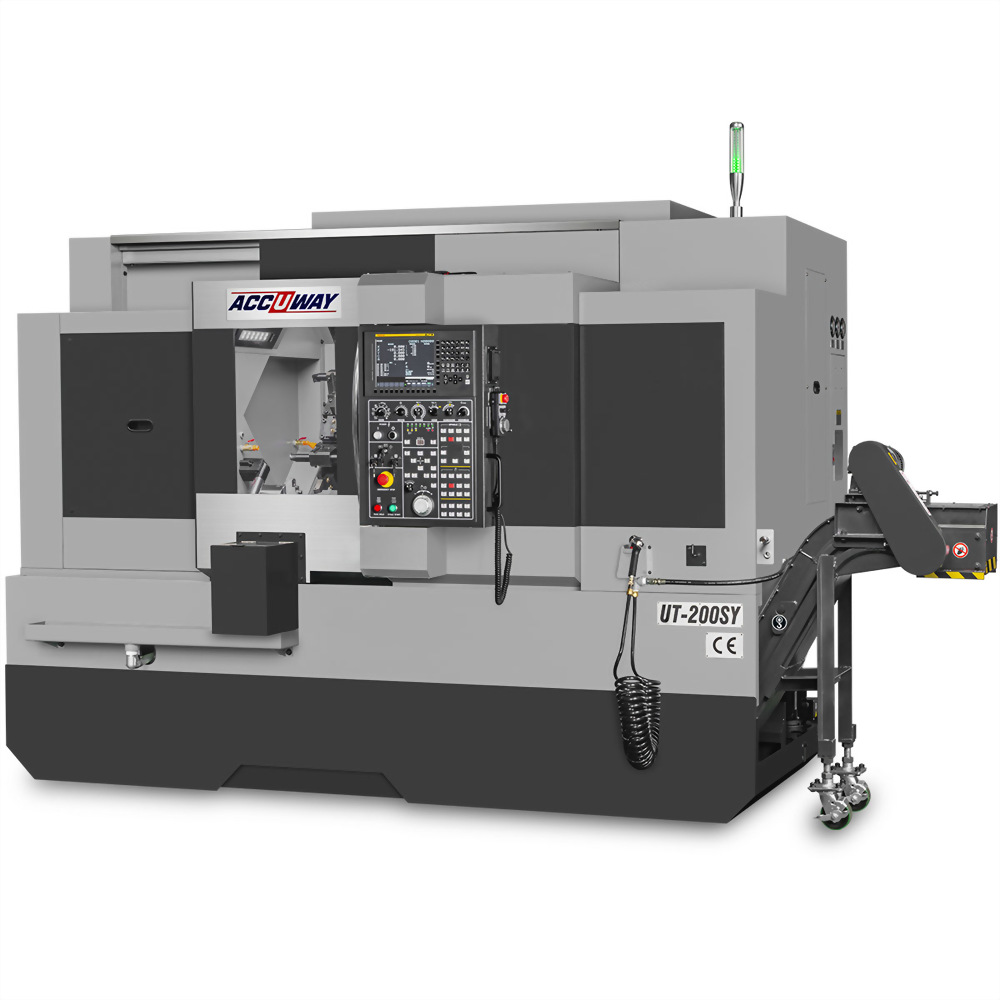

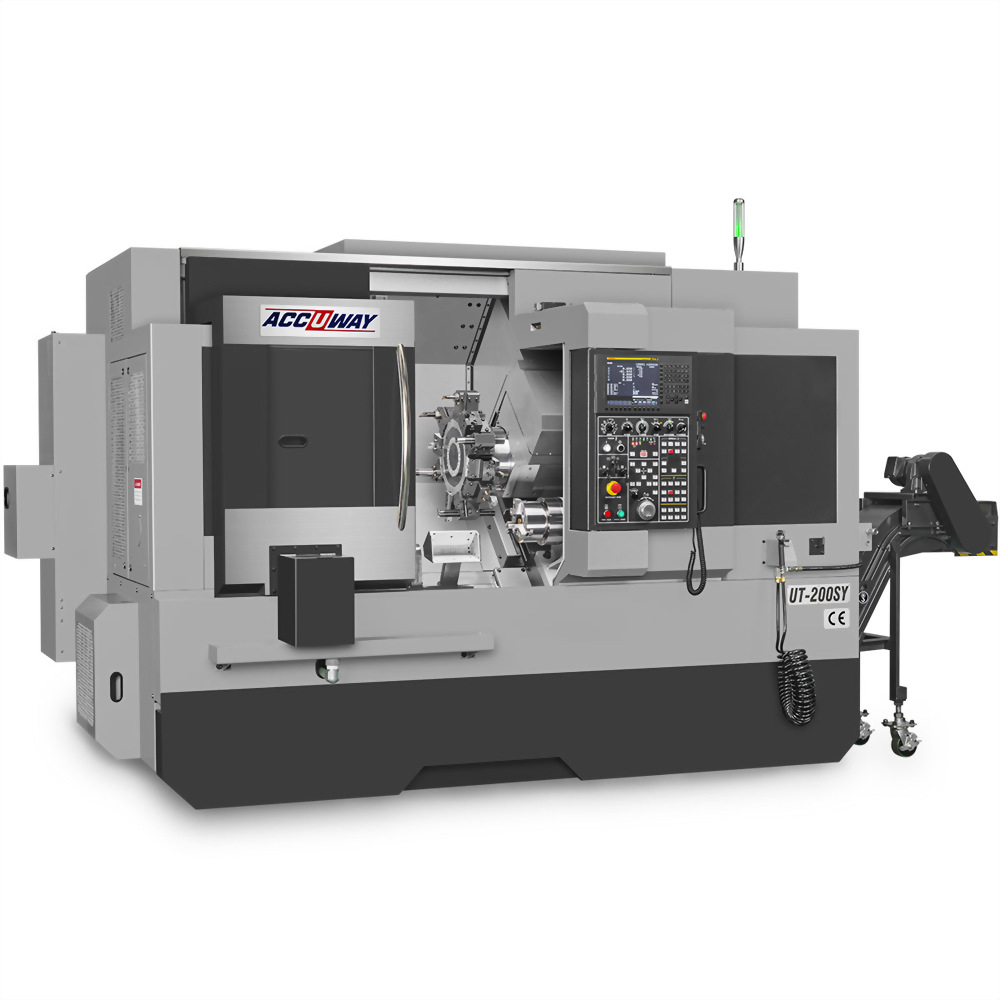

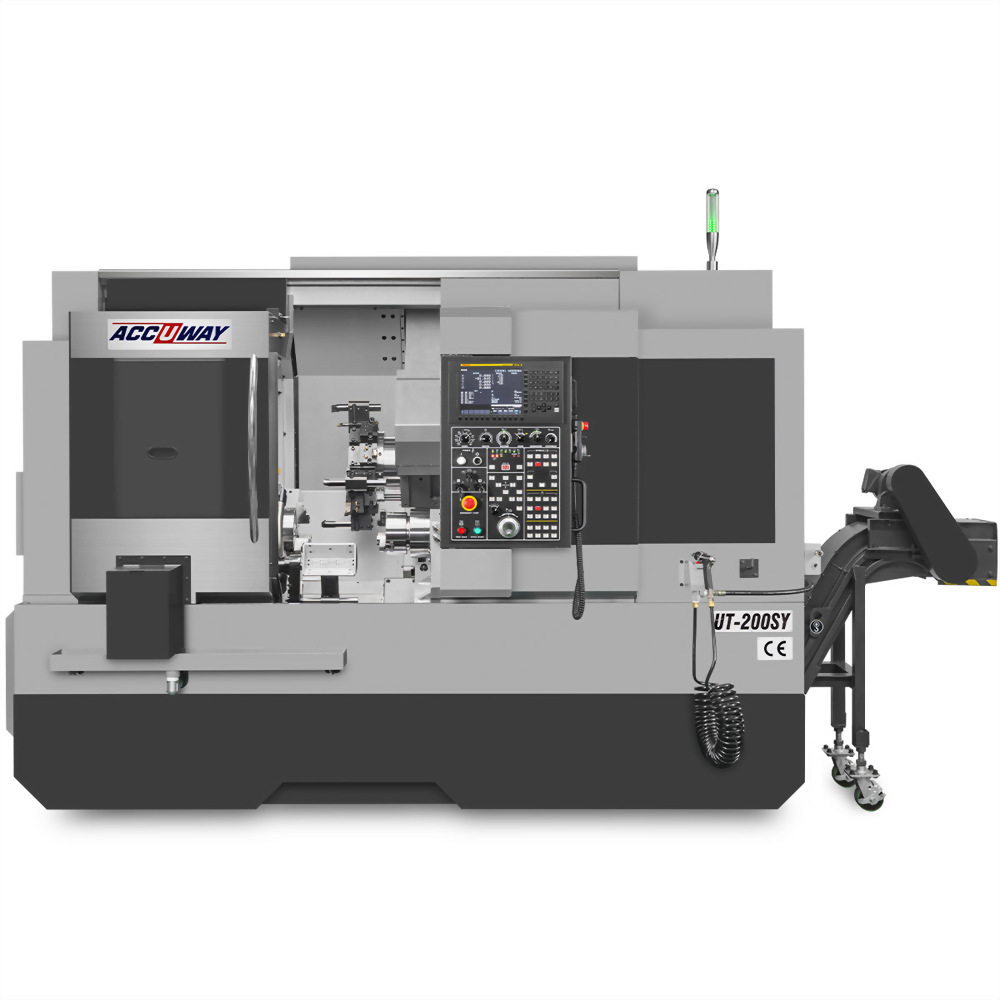

UT-200SY
車銑複合式車床
| 項目/機型 | UT-200SY | ||||
| 控制器型式 | FANUC 0i-T | ||||
| 加工範圍 | |||||
| 最大床面旋徑 | mm | 680 | |||
| 最大鞍面旋徑 | mm | 485 | |||
| 最大加工直徑(主軸) | mm | 240 | |||
| 最大加工直徑(副主軸) | mm | 200 | |||
| 最大加工長度 | mm | 440 | 360 | ||
| 軌道型式 | 硬軌 | ||||
| 主軸 | |||||
| 主軸鼻端 | ASA | A2-5 | A2-6 | A2-8 | |
| 夾頭尺寸 | inch | 6 | 8 | 10 | |
| 棒材通孔徑 | mm | 44 | 52 | 65 | 75 |
| 主軸轉速 | rpm | 6000 | 4500 | 4000 | 3500 |
| 主軸馬達功率(連續/30分鐘) | kW | 11/15 (15/18.5) | |||
| 副主軸 | |||||
| 主軸鼻端 | ASA | A2-5 | |||
| 夾頭尺寸 | inch | 6 | 8 | ||
| 棒材通孔徑 | mm | 44 | |||
| 主軸轉速 | rpm | 6000 | 5000 | ||
| 主軸馬達功率(連續/30分鐘) | kW | 5.5/7.5 | |||
| 行程 | |||||
| X軸行程 | mm | 220 | |||
| Z軸行程 | mm | 600 | |||
| Y軸行程 | mm | ±50 | |||
| B軸行程 | mm | 585 | |||
| 快速進給 | |||||
| X軸快速進給 | m/min | 20 | |||
| Z軸快速進給 | m/min | 20 | |||
| Y軸快速進給 | m/min | 10 | |||
| B軸快速進給 | m/min | 20 | |||

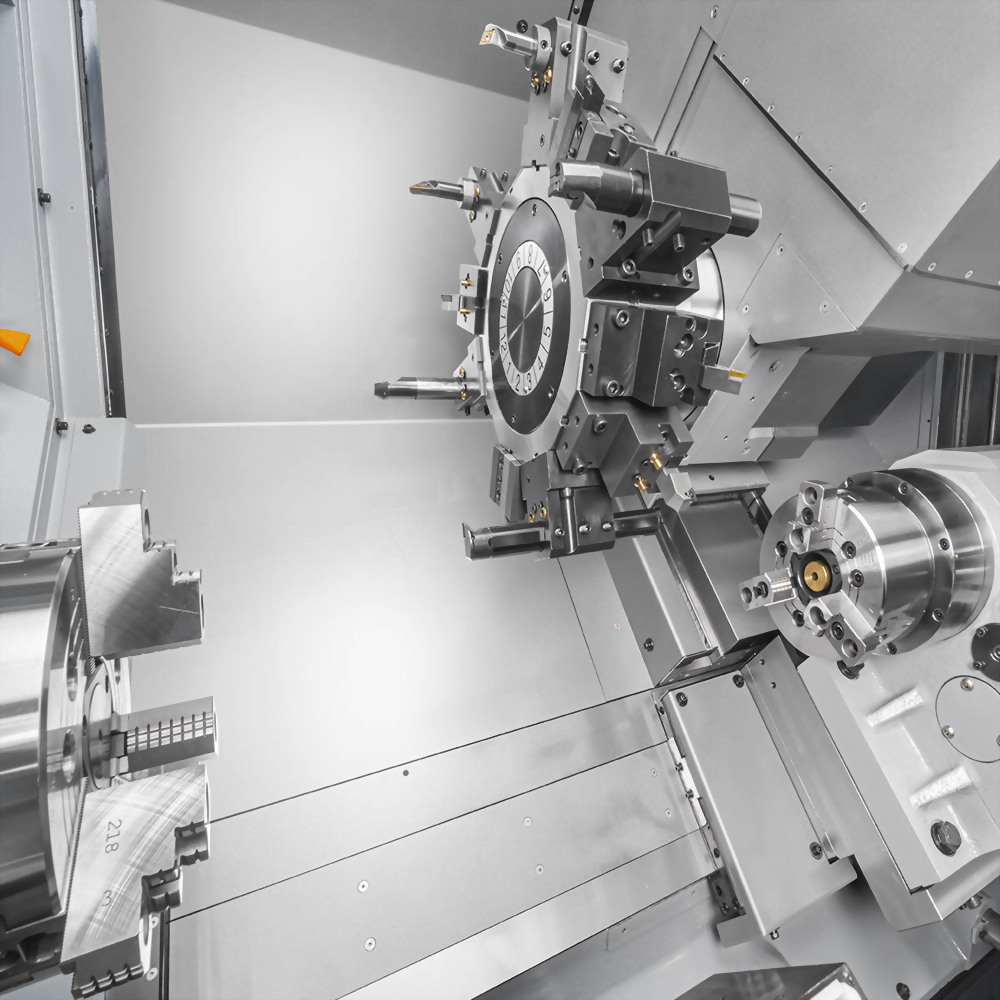

| 刀塔 | |||||
| 刀具型式 | BMT/VDI | ||||
| 刀塔傳動型式 | 伺服 | ||||
| 刀具數 | station | 12 | |||
| 車刀尺寸 | mm | 20 | |||
| 搪刀尺寸 | mm | 32 | |||
| 動力刀具轉速 | rpm | 6000 | |||
| 動力刀具馬達功率 | kW | 3.7/5.5 | |||
| 佔地面積 | |||||
| 機器尺寸 L x W x H | m | 3.2 x 1.8 x 2.2 | |||
| 淨重 | kg | 4500 | |||
| NO. | 標準配備 | NO. | 選用配備 |
| 1 | FANUC 0i-T 控制器 | 1 | 升級至 15" LCD 液晶螢幕 |
| 2 | RJ-45 連接埠 | 2 | 筒夾頭 |
| 3 | 剛性攻牙 | 3 | 刀具設定器 |
| 4 | 電氣箱熱交換器 | 4 | 工件接收器+成品輸送帶 |
| 5 | 10.4" LCD 液晶螢幕 | 5 | 送料機介面 (7 or 24 pins) |
| 6 | 自動潤滑系統 | 6 | 送料機 |
| 7 | 4-bar冷卻液系統 | 7 | 油霧回收機 |
| 8 | 三色工作指示燈 | 8 | 油水分離機 |
| 9 | 電氣箱空調 | ||
| 10 | 變壓器 | ||
| 11 | CE 規格 | ||
| 12 | 0度動力刀具座 | ||
| 13 | 90度動力刀具座 | ||
| 14 | 光學尺 |
